今年 久々に塗装をして 今までは無かった問題が発生
作ったのがド・ダイ改だったからなのか パーツに跳ね返って
吹き上がった塗料が 塗装ブース上にあった物に若干着色



そこで もうちょっと強力な塗装ブースが欲しいところなんですが・・・
資金難w という事で 安く自作塗装ブース強化パーツを作ってみることにしました


用意したパーツは
パナソニック(Panasonic) パイプファン 排気形 (プラグコード付) FY-08PD9 2,720円
エアテックス AIRTEX レッドサイクロン用パーツ [排気口アタッチメント] 602円
アルミダクト 645円

合計 3,967円




パイプファンのパワーってどの位がいいのかね
とりあえず 今回買った物に関しては 動画にしてみたけども



自作塗装ブース1

作りは超簡単です 全部口径を10cmにしたので 繋げるだけです


自作塗装ブース2

繋げて終了じゃあれなんで 外観を作ります
材料は お金のかからない パーツが送られてきた時のダンボールを使います

パイプファンが入っていたAmazonのダンボール

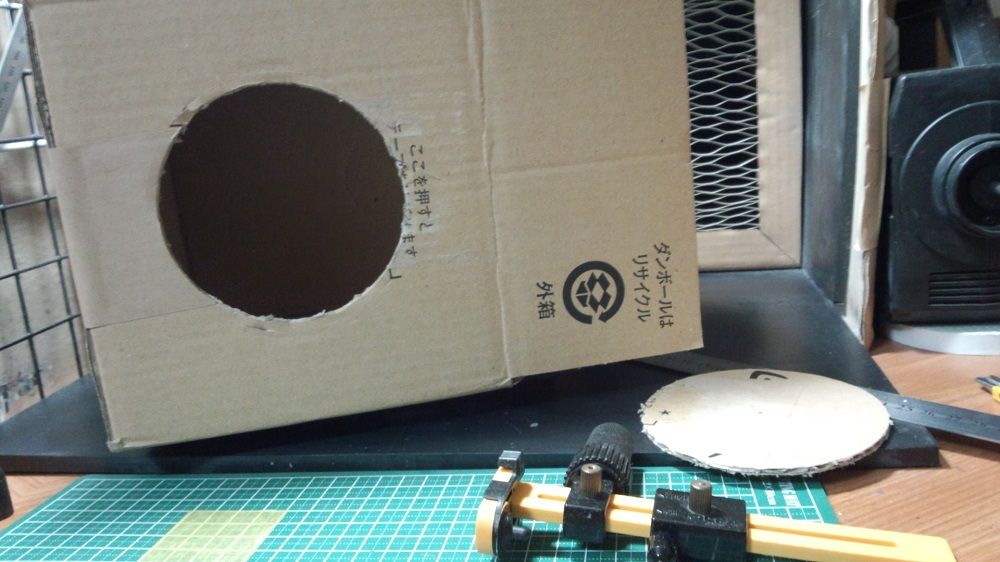

直径10cmの穴を開けます ここでポイント 裏のアルミダクトを通す穴は
ちょっと大きめ直径10.5cm位が良い


自作塗装ブース3

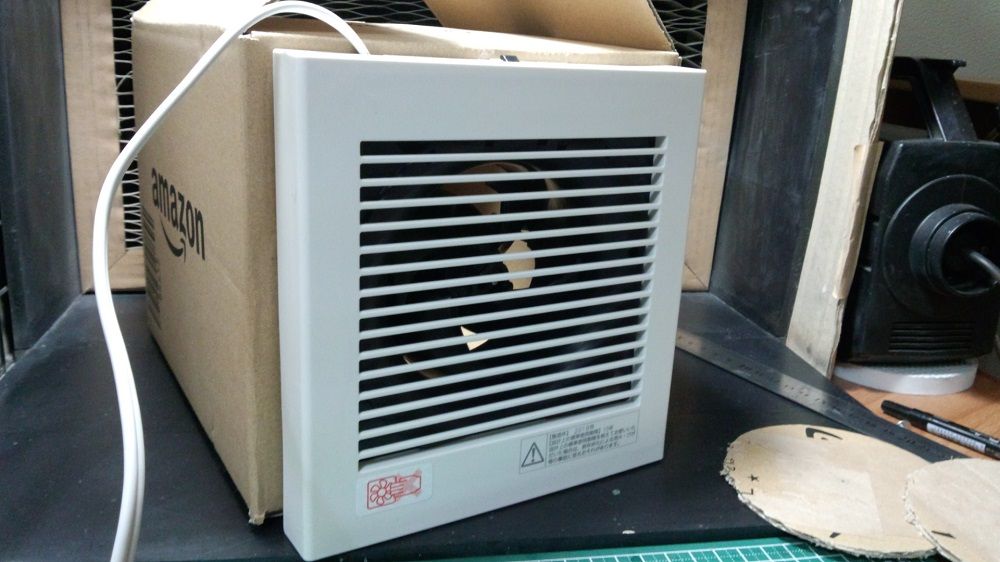

アマゾンって必要以上にデカい箱の事が多いですが
これに関しては これでもかって位 ジャストサイズw


自作塗装ブース6

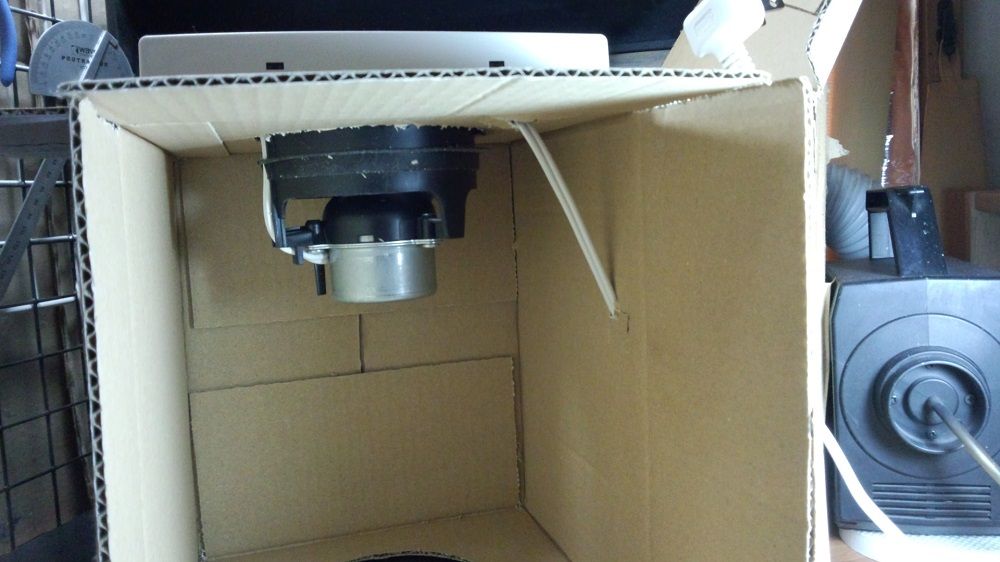

電源コードはこんな感じで外に出しました


自作塗装ブース4

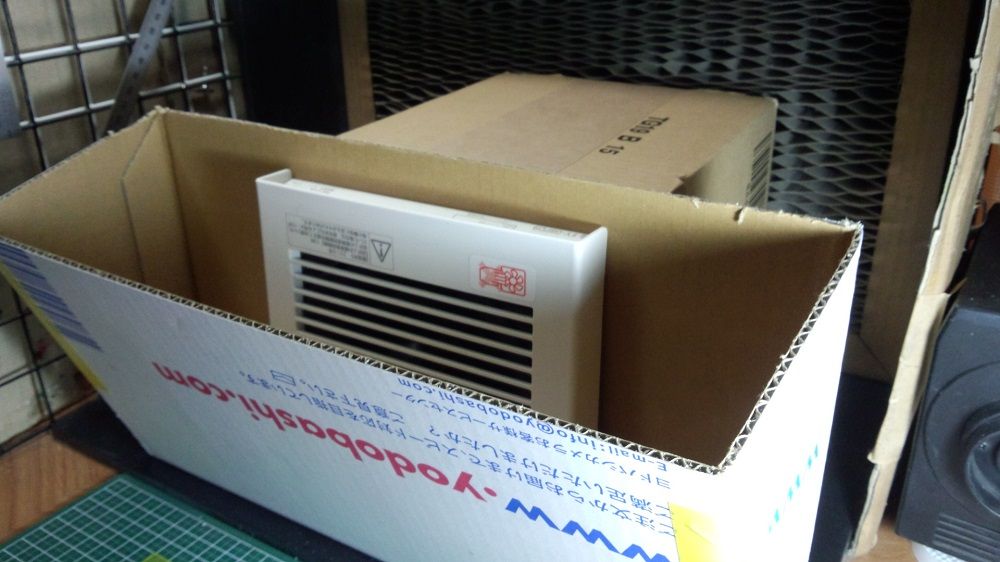

そして排気口アタッチメントが入ってたヨドバシの箱


自作塗装ブース5

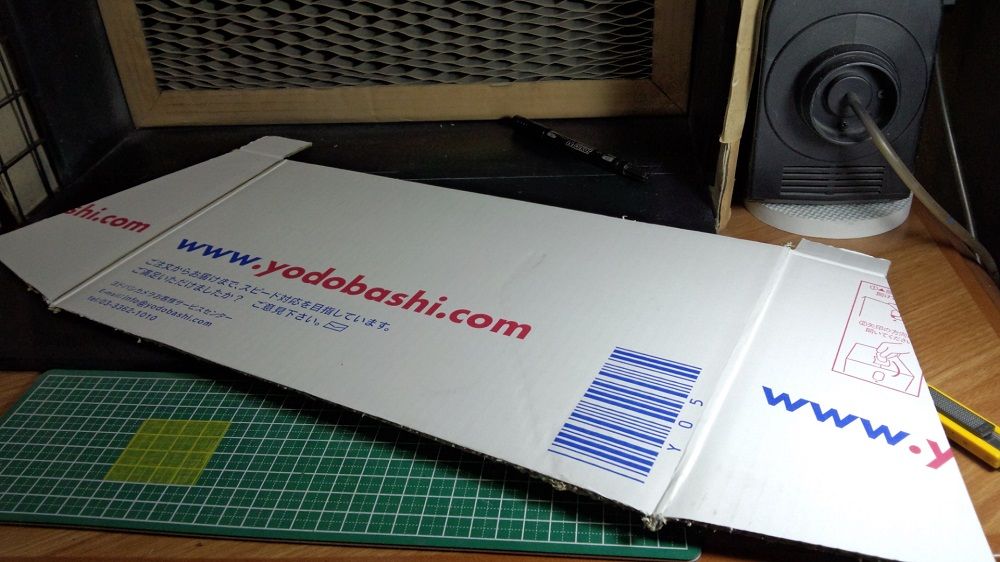

まあ いつもどおり何となく行き当たりばったりなデザインでカット


自作塗装ブース7

ボンドで貼り付け 穴を貫通させ パイプファンをセット


自作塗装ブース8

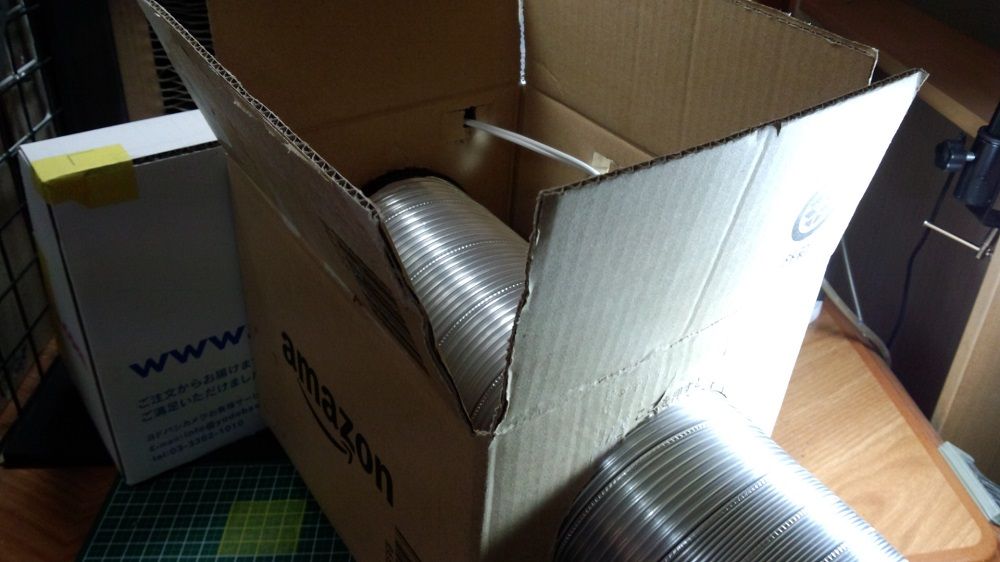

後ろからアルミダクトをセット
注意 アルミダクトは 予めある程度 設置に合わせて曲げておきましょう
中々大変ですw


自作塗装ブース9

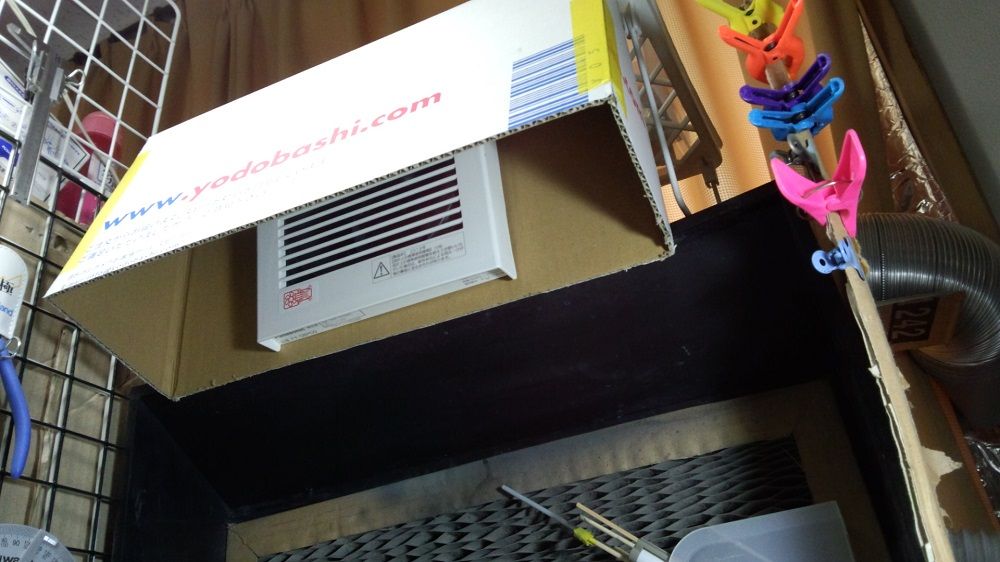

これで完成 設置するとこんな感じです
吸気口は 斜めにカットしてあるので 若干前からでも吸える感じ

ファンには 両面テープでフィルターを貼って使う予定


自作塗装ブース10

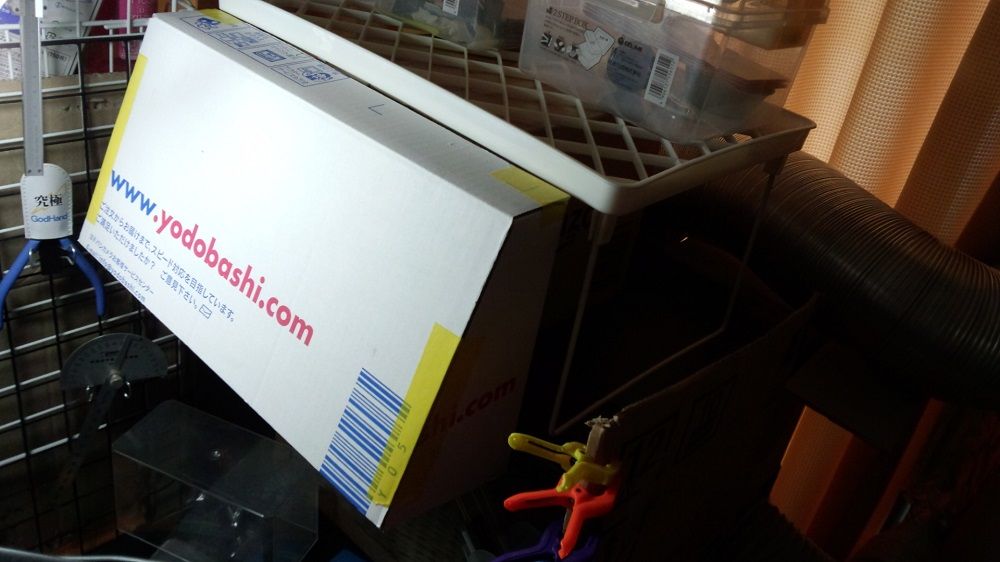

上から見るとこんな感じ ちょっと暗くて 奥見えづらいですがw
元の塗装ブースがブラックホールだったので 箱型の本体のため
上に物が置けるのが良かったですね

ただし 上にエアブラシのハンドピースを設置出来ていたのが
これで出来なくなったので ハンドピースの置き場 収納方法を考えなければ・・・
